一女被五六个黑人玩坏视频,国产成人一区二区三区,妈妈的朋友2在线观看,久久久久久久久久久精品

西安瑞禧生物科技有限公司可供應多種水凝膠系列產品，如明膠水凝膠、溫水凝膠、多糖水凝膠、透明質酸水凝膠、葡聚糖水凝膠、共聚物水凝膠等，以及定制合成智能型、環境響應型、水凝膠載藥型、生物水凝膠等。

石墨烯/導電聚合物水凝膠的制備是通過化學或物理交聯而形成的包含大量水的三維網絡結構。通常具有獨特的機械性能、溶脹性能和刺激響應性等性質，已得到了深入的研究和廣泛的應用。

石墨烯/導電聚合物水凝膠制備：

利用富電子單體 3，4-亞乙基二氧噻吩(EDOT)對高氧化度氧化石墨烯的給電子作用，使其在制備過程中起到了還原劑與聚合物單體的雙重功效，在將高氧化度氧化石墨烯還原為石墨烯的同時在其表面原位聚合生長上聚(3，4-亞乙基二氧噻吩)(PEDOT)，通過聚合物分子鏈的橋連并結合其與石墨烯片層的π-π相互作用成功構筑了一種三維結構的水凝膠材料。

經過后續的氧化進一步強化了水凝膠的力學性能，最終得到了兼具高機械強度和良好電學性能的石墨烯/PEDOT 水凝膠。 這一新型石墨烯復合水凝膠是截止目前文獻報道中機械強度最大的石墨烯基水凝膠。

將吡咯單體與氧化石墨烯混合，先熱還原氧化石墨烯，然后電化學聚合吡咯，從而得到了具有三維網絡結構的石墨烯/聚吡咯復合凝膠。該凝膠具有良好的可壓縮性能，而且表現出較高的比電容值，是一種優良的電極材料。

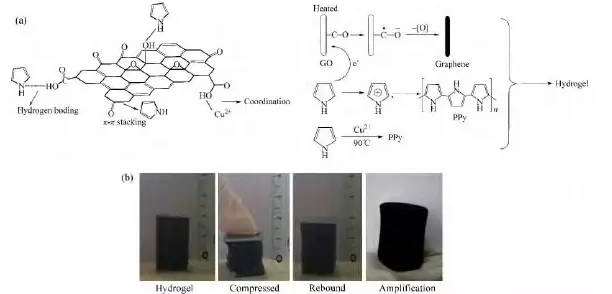

通過一種新穎的結合自組裝過程和氧化反應的一步法路線構筑了石墨烯/聚吡咯復合水凝膠。利用Cu2 +在室溫下氧化性低、高溫下氧化性增強的特點，在中性的、高濃度反應物體系中，通過改變溫度來調節體系內吡咯單體的聚合反應速率，使在室溫下僅發生吡咯單體和氧化石墨烯的自組裝，而在升高溫度下發生吡咯還原氧化石墨烯以及在氧化石墨烯表面原位聚合生成聚吡咯的同步反應，由此得到了具有納米片層構成的介觀尺度的三維網絡結構，反應機理如圖所示。 該復合水凝膠具有良好的可壓縮性能，其壓縮斷裂應力達到0.35 MPa，同時具有良好的電化學性能，其在 1 A/g 的比電容的達到473F/ g，并且在5 A / g的電流下充放電循環5000次后仍能保持 82% 的比電容。

文章關鍵詞定制:

石墨烯/導電聚合物水凝膠

石墨烯/PEDOT 水凝膠

石烯復合水凝膠

石墨烯基水凝膠

石墨烯/聚吡咯復合凝膠

石墨烯/聚吡咯復合水凝膠

瑞禧水凝膠部分產品定制：

三苯基苯的小分子有機凝膠劑

接枝聚合物PMMA-g-PEO

鋅酞菁接枝聚(N-異丙基丙烯酰胺)溫敏水凝膠

聚環氧乙烷-g-聚己內酯兩親性接枝共聚物

CS-g-P(NIPAM-co-NVP)/Ag溫敏性復合水凝膠

共聚物P(CEA-co-NAMPL)

丙烯酸-聚氧乙烯SIPN聚合物

海藻酸鈉/聚精氨酸—幾丁聚糖復合微膠囊

接枝共聚物PVDF-g-PNIPAAm

溫敏性SiO2-HA/PNIPAM核殼型微粒

不同序列RGD多肽水凝膠產品定制

吲哚美辛化學修飾的聚乙二醇前藥分子(MPEG-indo)

吲哚美辛的超分子水凝膠載藥定制

肝素化學修飾的聚乙二醇共聚物(Hep-MPEG)

聚乙二醇—聚丙二醇—聚乙二醇嵌段共聚物(F-68-PLL)

單甲氧基聚乙二醇(MPEG)化學修飾多臂碳納米管(MWNTs)

P(DMAA-co-AM)水凝膠成品定制

Poly(NIPAAm-co-DMAEMA)水凝膠

接枝聚合物PAA-g-PIPA微球

兩親共聚物P(DMAEMA)-PSF-P(DMAEMA)

均苯三甲酸與4-羥基吡啶的超分子水凝膠

交聯透明質酸-聚N-異丙基丙烯酰胺可注射水凝膠

聚乙二醇-聚乳酸-聚乙二醇水凝膠定制

海藻酸鈉與納米羥基磷灰石復合水凝膠

CS/HA/PLLA殼聚糖-透明質酸-聚乳酸復合材料

殼聚糖-g-聚乳酸

聚膦腈/明膠水凝膠定制

HAP/CS水凝膠定制產品

殼聚糖-mPEG溫敏水凝膠載藥定制

P(AMPS-co-BMA)水凝膠

殼聚糖/聚乙烯醇復合水凝膠

甲基纖維素溫敏水凝膠

鈦酸鋇/殼聚糖明膠復合水凝膠

阿西美辛殼聚糖凝膠劑

熒光聚合物水凝膠（FPHs）
