一女被五六个黑人玩坏视频,国产成人一区二区三区,妈妈的朋友2在线观看,久久久久久久久久久精品

有科研報道制備介紹復合水凝膠：先采用了全合成的半柔性乙二醇取代的PIC聚合物來制備纖維水凝膠并選擇了三種不同類型的氧化鐵納米棒FeNRs（順磁性FeOOH(F1)、超順磁性 Fe2O3(F2) 和鐵磁性 Fe3O4(F3)）。另可設計一個雙功能間隔基，在一個末端是多巴胺貽貝粘附基序可以結合到納米棒表面，在另一個末端是二苯并環辛炔(DBCO)基團。每個（平均）FeNR的DBCO基團的表面密度為每個粒子10⁶–10⁷個基團，這使它們成為一種多功能交聯劑。

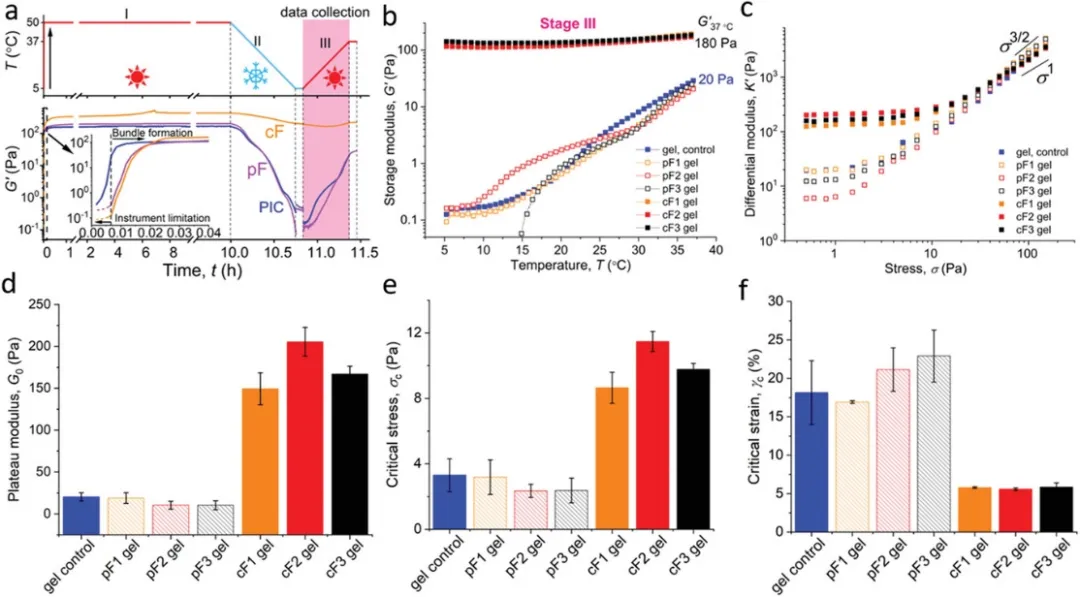

通過將預冷的官能化FeNR水溶液添加到冷的PIC溶液中，然后將混合物快速加熱到所需的交聯溫度來制備納米復合水凝膠。當溫度超過PIC的凝膠化溫度（T= 18°C）時，會形成束狀網絡，并且由于束狀誘導的有效濃度增加，聚合物上的疊氮化物基團與FeNRs上的DBCO基團之間的點擊反應加速。該過程產生交聯的水凝膠cF1、cF2和cF3。未官能化的FeNR與PIC的復合材料形成物理混合物pF1、pF2和pF3作為對照。

此外，使用振蕩流變學研究了復合材料的機械性能，結果表明在沒有直接相互作用的情況下，即使在高FeNR濃度下，FeNR對機械性能也沒有作用。交聯凝膠cF1–cF3顯示出非熱的行為，表明網絡有效交聯。

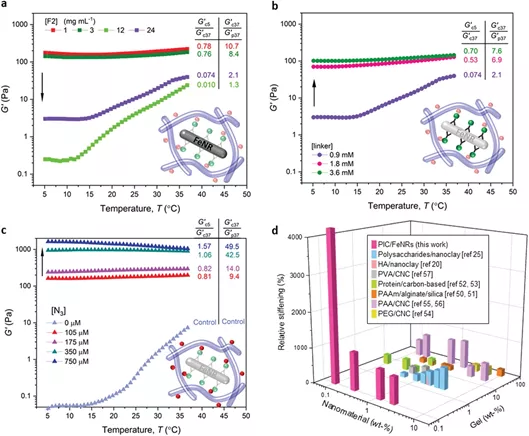

納米復合水凝膠的剛性調整通過改變粒子上的連接劑濃度以調整每個粒子的功能，并相應地調整交聯密度。隨著FeNRs上的接頭數量的增加會產生更多的交聯機會，交聯效率和硬化都顯著提高從而產生更穩定的水凝膠。增加復合材料中聚合物-顆粒相互作用的另一種途徑是增加聚合物中互補官能團的密度，即疊氮化物基團的濃度，隨后聚合物(0.1 wt.%)與FeNRs (0.1 wt.%)的交聯提供了極高的交聯和硬化效率，儲能模量增加了相應pF2凝膠或純PIC凝膠的約50倍。結果表明，納米粒子的濃度和交聯位點是交聯過程中的關鍵參數，最大的機械效應是形態變化的結果，可以通過調整交聯參數來調整。這些見解不僅提供了一種在不影響材料組成的情況下輕松操縱成束水凝膠的機械性能的途徑，而且更普遍地，還指導了在非常低的聚合物（和納米顆粒）濃度下開發更硬的納米復合水凝膠。

相關復合水凝膠:

CS/HA/PLLA殼聚糖-透明質酸-聚乳酸復合材料

微凝膠基復合水凝膠

P(SBMA-GMA)/PVA復合水凝膠

納米TiO2/聚N-異丙基丙烯酰胺復合水凝膠

納米金/聚N-異丙基丙烯酰胺復合納米水凝膠

殼聚糖/聚乙二醇/聚丙烯酸復合水凝膠  水凝膠CS/PEG/PAA.

殼聚糖/聚丙烯酸復合水凝膠 (CS/PAAc)水凝膠

稀土氟化物納米晶/PNIPAm復合凝膠

P(NIPAM-co-AA)水凝膠

聚(N-異丙基丙烯酰胺)/石墨烯納米復合水凝膠

N-異丙基丙烯酰胺/N-乙烯基吡咯烷酮水凝膠

納米羥基磷灰石/聚乙烯醇復合水凝膠

聚乙烯醇/海藻酸鈉復合水凝膠

PVA/CF/n-HA復合水凝膠

多孔納米羥基磷灰石/聚乙烯醇復合水凝膠
