一女被五六个黑人玩坏视频,国产成人一区二区三区,妈妈的朋友2在线观看,久久久久久久久久久精品

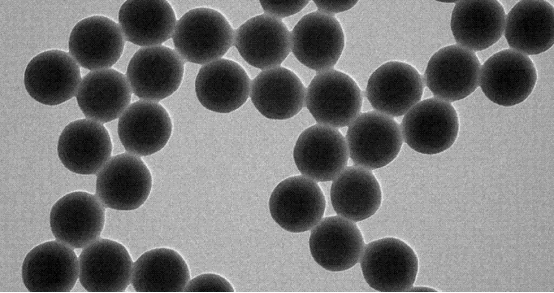

聚苯乙烯微球因其巨大的商業(yè)優(yōu)勢被廣泛應用，下面瑞禧小編為大家提供了一種摻雜帶正電的聚苯乙烯乳液的季銨化殼聚糖陰離子復合膜的制備方法，一起來看！

按以下工藝步驟進行(1)將苯乙烯、無水乙醇和去離子水按照體積比1:5 10的配比依次加入容器中，組成混合液，然后向混合液中加入十六烷基三甲基溴化銨和過硫酸鉀，其中十六烷基三甲基溴化銨的加入量為混合液質(zhì)量的0. 5 5 %，過硫酸鉀的加入量為反應混合液質(zhì)量的0. 1 0. 25 %，在氮氣保護的條件下于80°C反應6 h，制成帶正電的聚苯乙烯乳液，待溫度降低至室溫后，密閉保存待用；(2)將殼聚糖與異丙醇按質(zhì)量比1 4置于容器中，攪拌下水浴加熱升溫至85°C，加入濃度為50wt%的2，3-環(huán)氧丙基環(huán)氧丙基三甲基氯化銨的水溶液，使2，3-環(huán)氧丙基環(huán)氧丙基三甲基氯化銨與殼聚糖的質(zhì)量比為1:1，恒溫下攪拌10 h，然后在70°c減壓蒸餾池除掉去離子水和異丙醇后，將產(chǎn)物平鋪至培養(yǎng)皿中，在80°c的烘箱內(nèi)烘40 min后取出剪碎，繼續(xù)在80°C烘箱內(nèi)烘5 h至恒重，制成季銨化殼聚糖并粉碎為粉末；(3)將季銨化殼聚糖粉末溶解于濃度為2wt%醋酸溶液中，然后加入制備的帶正電的聚苯乙烯乳液，組成鑄膜液，其中聚苯乙烯乳液加入量為鑄膜液質(zhì)量的15% 35%，在室溫下攪拌鑄膜液4h后，進行超聲波處理20 40min ；再以0. 5 mLmin 1的速度加入戊二醛，加入量分別為占鑄膜液總體積的0.1 0.3 %，攪拌1 h后超聲波處理30min，最后將超聲波處理后的溶液倒在水平玻璃板上，于40°C蒸發(fā)溶劑成復合膜；(4)將制得的復合膜浸入100mL去離子水中，每隔20 min換一次水，浸泡3 h后，擦干復合膜表面的去離子水，于室溫下放置48 h，緩慢蒸發(fā)復合膜中水分，再將復合膜固定在兩塊特氟隆板之間，置于80°C烘箱內(nèi)烘干至膜恒重；(5)將烘干處理后的復合膜浸入1.0mol Γ1 KOH水溶液中M h進行離子交換，再將復合膜固定在兩塊特氟隆板之間，置于80°C烘箱內(nèi)再次烘干至膜恒重；所述的攪拌速度為600 r/min ；所述的季銨化殼聚糖的季銨化取代度為32. 32 37. 7 摩爾比； 所述的季銨化殼聚糖粉末粒度為40 80目； 所述的超聲波處理的功率為70W ；所述的向苯乙烯、無水乙醇和去離子水混合液中加入過硫酸鉀時將過硫酸鉀等分為四份，每隔1.5h加入一份；所述的步驟(1)制備的聚苯乙烯乳液帶正電，濃度為6. 25 wt% ； 所述的步驟(3)制備的復合膜中聚苯乙烯的質(zhì)量百分數(shù)為13-23 %。

相關內(nèi)容

異魯米諾標記聚苯乙烯微球

纖維素微球接枝聚苯乙烯氯乙酰化

啞鈴形聚苯乙烯基CuBTC復合微球

超短玻纖改性苯乙烯微球復合材料

聚苯乙烯-二乙烯基苯微球

陽離子苯基卟啉交聯(lián)聚苯乙烯微球
