一女被五六个黑人玩坏视频,国产成人一区二区三区,妈妈的朋友2在线观看,久久久久久久久久久精品

瑞禧分享棕黑色L-CQDs/TiO2 離子液體修飾碳量子點的制備過程

量子點是指半徑小于或接近于激子玻爾半徑的半導體納米晶粒。量子點發射熒光的可調節性強,通過改變粒子半徑的大小可獲得從紫外到近紅外范圍內任點的光譜,且Stokes位移大。今天瑞禧生物小編分享L-CQDs/TiO2 離子液體修飾碳量子點的制備過程，一起看看吧:

制備過程：

將1.0 g無水檸檬酸加入含有25 mL去離子水的圓底燒瓶中攪拌均勻直至無水檸檬酸完全溶解,向其中加入3.15 g [ APMIm ] [ Br ]，磁力攪拌直至體系分散均勻。將體系通過油浴加熱升溫至( 160±2 )℃除去體系中水分得到均勻的棕紅色凝膠,然后將油浴鍋繼續升高適當溫度并熱解一段時間。冷卻至室溫后，向圓底燒瓶中加入20 mL去離子水，超聲振蕩得到棕黑色液體，用500 Da透析袋在去離子水中透析7 d。取出透析袋內的透析液利用0.22 um的微孔濾膜過濾除去較大的雜質，通過冷凍干燥法除去透析液中多余的水分，獲得棕黑色L-CQDs粉末，使用時按照質量濃度現用現配。

通過水熱法制備L-CQDs/TiO2復合催化劑。將50 mL不同質量濃度的L-CQDs水溶液和250 mg TiO,納米顆粒加入至100 mL燒杯中,在室溫下攪拌2h，獲得均勻的懸浮液。然后將懸浮液轉移到100 mL水熱反應釜中，在( 120±2 )℃下反應2 h。冷卻至室溫后，高速離心除去上清液，將下層沉淀用去離子水洗滌多次，直至離心所得上層液體無色透明。然后置于( 60±2)℃的鼓風干燥箱中干燥12h即可獲得L-CQDs/TiO,復合光催化劑。

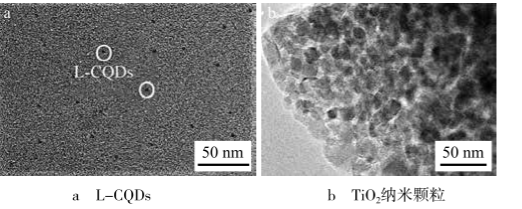

相關內容：

HB-CQDs 水溶性扁豆碳量子點

CDs-FITC-QCT 量子點-熒光素-槲皮素

Pdots-ITO聚合物量子點-電極

PVC-ZnS量子點-聚氯乙烯納米復合物

ZnS/Mn@SiO2 Mn摻雜ZnS量子點-二氧化硅

ZnS/Mn@SiO2@NIP  Mn離子摻雜ZnS量子點非分子印跡材料

MIPs-g/r-QDs量子點非分子印跡材料

量子點QDs-PB

P25-R-GOQDs-N氮摻雜石墨烯量子點-納米復合物

AgCu-His-GQD-G  銀銅雙金屬-組氨酸功能化石墨烯量子點-石墨烯雜化物

RBC-QDs 紅細胞膜-量子點

量子點-Tz1  四嗪-量子點

PLCε1-R-dRQDs  抗體-量子點

溫馨提示：西安瑞禧生物供應產品僅用于科研，不能用于人體，小編RL2023.1
